โลหะ เรทเกียร์ พลานิตรี Reducer อุตสาหกรรม อุปกรณ์สํารองไฟฟ้า ซีรีส์ ZPT

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
สถานที่กำเนิด จีน
ชื่อแบรนด์ CLX
ได้รับการรับรอง N/A
หมายเลขรุ่น ซีทีพี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพพ์:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อสินค้า เครื่องลดอัตราการเร่งขันตรง ซีรี่ย์ ZPT วัสดุ โครงสร้างโลหะทั้งหมดด้วยอลูมิเนียมอัลลอยด์และเหล็ก
การใช้งาน เครื่องจักรทุกชนิด หรืออุปกรณ์ที่มีมอเตอร์, เซอร์โวโมเตอร์ การจัดเกียร์ เครื่องลดอัตราเกียร์ตรง
เน้น

เครื่องลดอัตราการเร่งขันตรง ซีรี่ย์ ZPT

,

อะไหล่ไฟฟ้าอุตสาหกรรม เครื่องลดดาว

,

เครื่องลดดาวโลหะ
ฝากข้อความ
รายละเอียดสินค้า

เครื่องลดกระแสดาวเคราะห์สายตรง ZPT ซีรี่ย์ที่ตรงกับเครื่องยนต์แบรนด์ที่แตกต่างกัน สําหรับผู้ผลิตชาวจีนและต่างประเทศ

คําอธิบายสินค้า:

เครื่องลดอัตราเป็นส่วนประกอบที่อิสระประกอบด้วย การส่งเกียร์ การส่งหนอน และการส่งหนอนเกียร์ ซึ่งถูกปิดในโครงการแข็งปกติใช้เป็นอุปกรณ์การส่งส่งลดระหว่างเครื่องส่งเดิมและเครื่องทํางาน.



กล่องเกียร์มักถูกใช้สําหรับอุปกรณ์ส่งความเร็วต่ําและแรงฟอกสูง โดยการเชื่อมจํานวนเล็ก ๆ ของฟันบนแกนเข้าของกล่องเกียร์กับเกียร์ขนาดใหญ่บนแกนออกพลังงานของมอเตอร์ไฟฟ้ากล่องเกียร์ปกติยังมีเกียร์หลายคู่ที่มีหลักการเดียวกันเพื่อบรรลุผลการลดความเร็วที่ต้องการอัตราส่วนของจํานวนฟันระหว่างเครื่องมือขนาดใหญ่และเครื่องมือขนาดเล็กคืออัตราส่วนการส่ง.

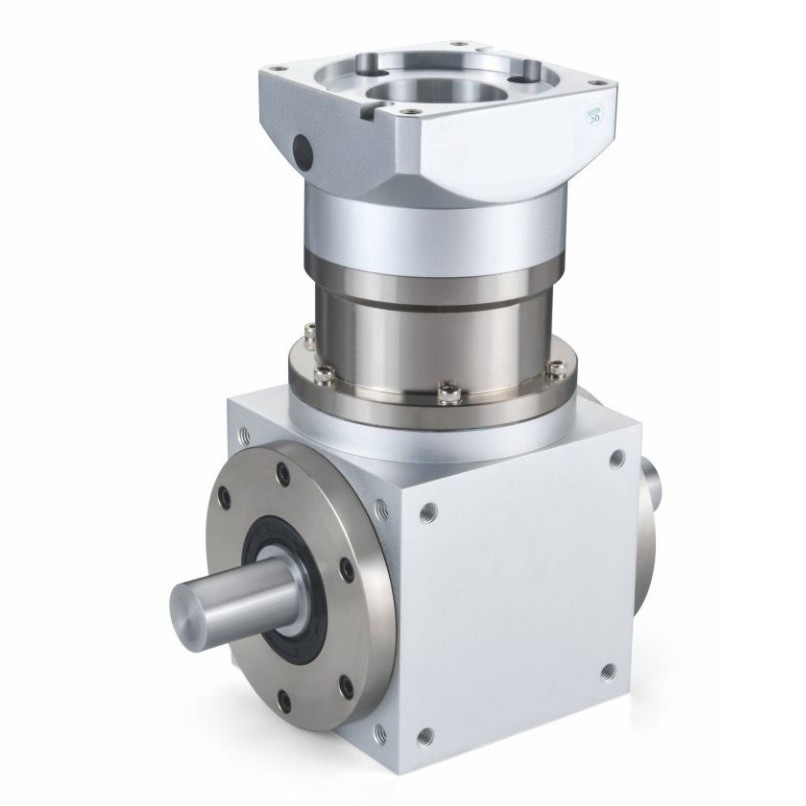

โลหะ เรทเกียร์ พลานิตรี Reducer อุตสาหกรรม อุปกรณ์สํารองไฟฟ้า ซีรีส์ ZPT 0

โลหะ เรทเกียร์ พลานิตรี Reducer อุตสาหกรรม อุปกรณ์สํารองไฟฟ้า ซีรีส์ ZPT 1

เครื่องลดความเร็วมีบทบาทในการจับความเร็วและการส่งมอบทอร์คระหว่างเครื่องเคลื่อนไหวหลักและเครื่องทํางานหรือเครื่องขับเคลื่อน และเป็นอุปกรณ์กลที่ค่อนข้างแม่นยําวัตถุประสงค์ของการใช้มันคือการลดความเร็วและเพิ่มทอร์ค. มันมีประเภทหลากหลาย, รูปแบบที่แตกต่างกัน, และประเภทต่าง ๆ มีการใช้งานที่แตกต่างกัน. มีหลากหลายชนิดของเครื่องลด, ซึ่งสามารถแบ่งออกเป็นเครื่องลดเกียร์, เครื่องลดหนอน,และเครื่องลดอัตราการเร่งดาวเคราะห์ ตามประเภทการส่ง; ตามระยะการส่งที่แตกต่างกัน สามารถแบ่งออกเป็นเครื่องลดระยะเดียวและเครื่องลดระดับหลายระยะ; ตามรูปร่างของเกียร์สามารถแบ่งออกเป็นเครื่องลดกระบอกเครื่องลดอัตราเกียร์เบวิล, และเครื่องลดอัตราการเร่งกระบอกเบน; ตามการจัดวางของการส่ง, มันสามารถแบ่งออกเป็นเครื่องลดอัตราการออกแบบ, เครื่องลดอัตราการไหลแยก, และเครื่องลดอัตราการเร่งแบบโคอาชียล.



เครื่องลดอัตราการเร่งมีลักษณะของปริมาณขนาดเล็กและการส่งมอบทอร์คขนาดใหญ่ เครื่องลดอัตราการเร่งถูกออกแบบและผลิตขึ้นบนพื้นฐานของระบบรวมแบบโมดูลเครื่องยนต์ที่มีการผสมผสานหลายแบบ, รูปแบบการติดตั้ง, และแผนโครงสร้าง อัตราการส่งส่งถูกปรับปรุงให้ละเอียดเพื่อตอบสนองกับสภาพการทํางานที่แตกต่างกันและบรรลุการบูรณาการทางกลไฟฟ้าเครื่องลดอัตราการเร่งมีประสิทธิภาพการส่งส่งสูง, การใช้พลังงานที่ต่ํา และการทํางานที่ดีกว่า

ลักษณะ:

1. ใช้การส่งเครื่องยนต์ฟันตรง, ผ่านการรักษา carburizing และการดับ, การรักษาการปรับปรุงโปรไฟล์ฟัน, รับประกันการทํางานอย่างเรียบร้อย, เสียงต่ํา;

2โครงสร้างที่เรียบง่าย การผลิตจํานวนมาก และเวลาจัดส่งที่รวดเร็วและการทํางานที่คุ้มค่าสูง

3เครื่องลดความร้อนมีช่วงที่สมบูรณ์แบบ ซึ่งสามารถตอบสนองความต้องการของส่วนใหญ่ของเครื่องลดความร้อนในตลาด

โลหะ เรทเกียร์ พลานิตรี Reducer อุตสาหกรรม อุปกรณ์สํารองไฟฟ้า ซีรีส์ ZPT 2

ขนาด ZPT070 ZPT090 ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145
C2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-M8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
C5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 ขั้นตอนที่ 1 143 177.5 198.5 269
ขั้นตอนที่ 2 159 201 222 299.5
ขั้นตอนที่ 3   224 245 329.5
L1 3 5 3 5
L2 25 25 30 40
L3 36 37 37 52
L4 77 118 134 170
L5 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
L8
L9
D1 16 18 22 32
D2 25 28 35 45
D3 60 88 108 135
D5 4-M5 4-M6 4-M8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
H2
B1 5 6 6 10
B2

ปริมาตรเทคนิค:

รุ่น หน่วย ZPT070 ZPT090 ZPT110 ZPT140 อัตราส่วน สถานที่
อัตราผลิต N.m   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
ทอมปอร์ตหยุดฉุกเฉิน N.m 2 เท่าของแรงปริมาณแรงผลักดัน
ความเร็วการเข้าปกติ r/m 3000 2500 2000 2000
ความเร็วการใส่สูงสุด r/m 4000 3500 3000 3000
แรงรัศมีสูงสุด N 950 1450 2100 2700
แรงแกนสูงสุด N 425 725 1050 1350
ประสิทธิภาพ % คนโสด ((97%) สองเท่า ((95%)
อายุเฉลี่ย h 20000
น้ําหนัก กก 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





รุ่น หน่วย ZPT070 ZPT090 ZPT110 ZPT140 อัตราส่วน สถานที่
คราวของความอ่อนแอ กิโลกรัม2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
เสียง dB 70 70 70 70 70
เครื่องเล็บ   เครื่องเลือยน้ํามันสังเคราะห์
ระดับการป้องกัน   IP65
